Como localizar rapidamente descargas parciais (Partial Discharge, PD) usando uma câmera ultrassônica de detecção de vazamentos

O DESAFIO DO CLIENTE

Por muitos anos, as empresas de serviços públicos têm realizado medições de descarga parcial (PD) em equipamentos elétricos de alta tensão. A PD é um indicador de deterioração do isolamento que pode levar a falhas do equipamento ou, pior ainda, a um incidente catastrófico. Com soluções ultrassônicas tradicionais, os sistemas podem ser grandes e complicados e os relatórios de inspeção geralmente precisam ser analisados por um engenheiro acústico. Por isso, as inspeções podem se tornar menos frequentes, deixando equipamentos como motores, geradores, painéis de distribuição e transformadores vulneráveis a problemas relacionados a PD.

CONTINUE LENDO ABAIXO OU FAÇA O DOWNLOAD DO PDF

BAIXE AGORA

A Si124 ajuda a acelerar as inspeções ao examinar grandes áreas a uma distância segura

SOLUÇÃO EM DESTAQUE

A imagem acústica, ou a capacidade de ver o som ultrassônico, surgiu como um método eficaz que as organizações de serviços públicos usam para localizar a existência de descarga parcial (PD). Ela permite que os profissionais realizem rotinas de manutenção preditiva mais frequentes, ajudando a fornecer um primeiro aviso crucial de falha elétrica iminente que poderia levar ao tempo de inatividade de sistemas críticos. A câmera industrial de aquisição de imagens acústicas FLIR Si124 detecta, exibe e grava ondas sonoras produzindo uma imagem acústica precisa. A imagem acústica é sobreposta, em tempo real, a uma imagem de câmera digital, tudo com uma solução de câmera ergonômica, fácil de usar e com uma mão pesando um pouco mais de 980 gramas.

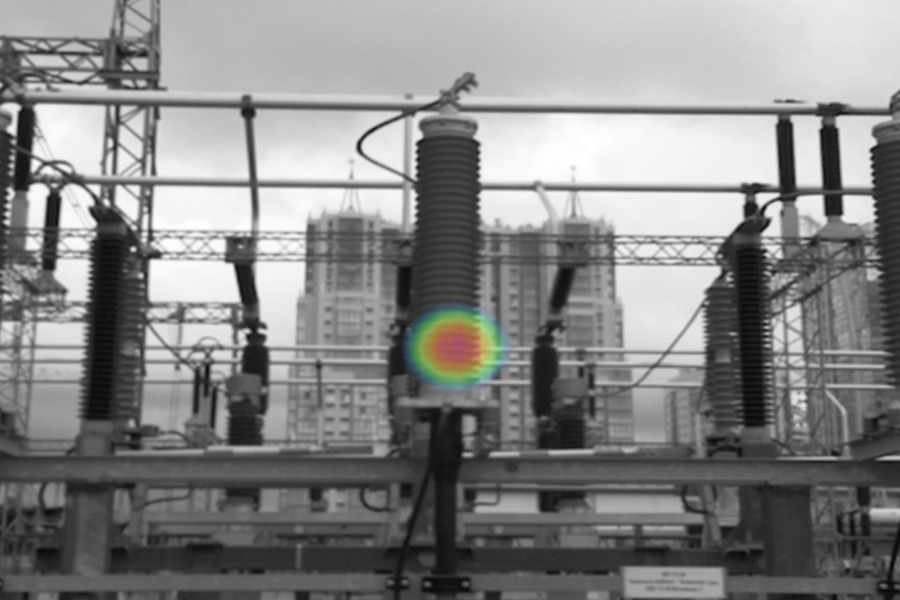

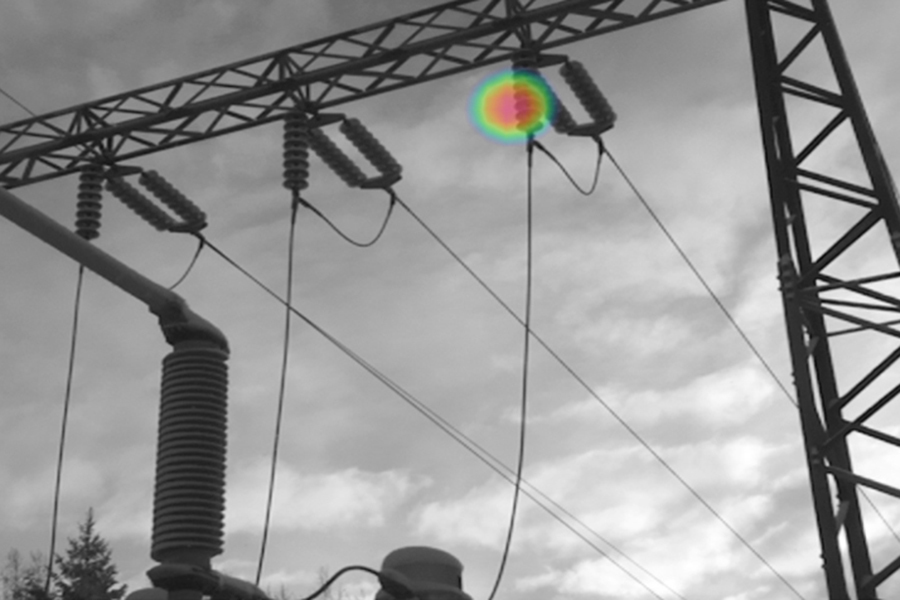

Localize com rapidez e segurança a descarga parcial dentro de um sistema elétrico de alta tensão

OS RESULTADOS

Com a FLIR Si124, os profissionais podem detectar problemas com segurança a até 100 metros de distância e analisar padrões de descarga. A câmera classifica três tipos de descarga parcial, incluindo descarga superficial, descarga de corona e descarga no ar. Saber o tipo e a gravidade da descarga permite que os usuários priorizem os reparos.

As capturas de imagens são rapidamente carregadas por Wi-Fi no serviço em nuvem FLIR Acoustic Camera Viewer para que o usuário realize análises mais aprofundadas dos padrões de PD gerados pelo sistema. Os usuários podem criar relatórios e compartilhá-los facilmente com colegas.

O sistema fornece rapidamente a classificação do tipo de PD e o padrão de PD para análise adicional

A Si124 permite que os clientes realizem inspeções mais frequentes, ajudando as concessionárias a manter o fluxo de energia.

Para obter mais informações sobre a FLIR Si124 ou para agendar uma demonstração do produto, acesse: www.FLIR.com/si124
