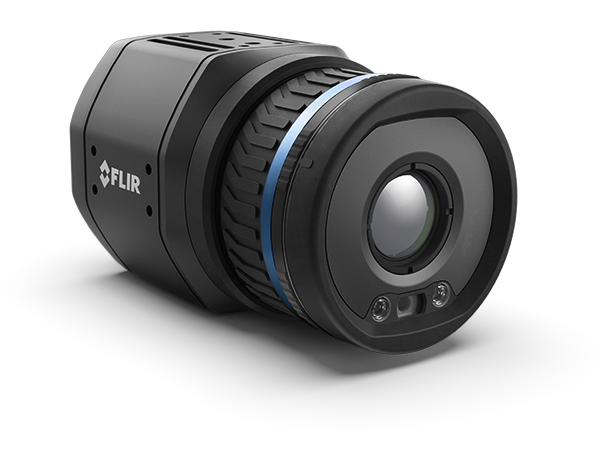

FLIR AXXX-Series
Configuração da câmera de streaming de imagem
Facilite a integração das câmeras termográficas de streaming de imagem FLIR Axxx
Detecte e identifique problemas térmicos em processos de fabricação e industriais, colete dados térmicos precisos e analise-os usando seu próprio software proprietário com esta nova linha de câmeras de automação FLIR. As câmeras termográficas Axxx configuradas para streaming de imagem padrão ou avançado podem resolver sua tarefa específica por meio da integração simplificada com software desenvolvido de forma personalizada.
Continue lendo para obter orientação da FLIR para iniciar sua solução, incluindo conceitos relevantes e uma visão geral dos kits de desenvolvimento de software da FLIR compatíveis com essas câmeras.
Para obter uma visão mais geral dos FLIR SDK, consulte este guia.
Streaming radiométrico
Imagens radiométricas são fotos térmicas que contêm dados de medição de temperatura para cada pixel do quadro.
Os detectores nas câmeras de streaming de imagem FLIR Ax registram um valor de sinal de 16 bits em cada elemento de pixel para criar um quadro que depois é transmitido via streaming para um computador. Este valor de sinal bruto pode ser convertido em um valor de temperatura no software FLIR com base na calibração da câmera. Ao fazer isso, também precisamos levar em conta a emissividade e muitos outros parâmetros; isso é demonstrado no exemplo do Spinnaker SDK em Python no link mais abaixo.

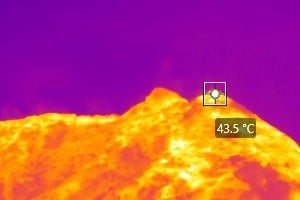

As imagens radiométricas podem exibir medições de temperatura para cada pixel.
Uma alternativa ao streaming do quadro da imagem térmica com valores de sinal bruto é configurar a câmera no modo linear de temperatura. Se você fizer isso, a câmera considera todos os parâmetros relevantes e fornece um valor digital que é facilmente convertido em temperatura, sem usar nenhuma variável de calibração. Para obter mais informações sobre como converter o valor digital em um valor de temperatura operando neste modo, acesse aqui.
Desenvolva o software que você precisa com o FLIR Spinnaker SDK
FLIR Spinnaker SDK é um SDK compatível com GigE Vision® gratuito que permite streaming de vídeo radiométrico e fornece controle da câmera por meio da interface GenICam®. O desenvolvimento entre plataformas permite que você trabalhe em um ambiente Windows, MacOS ou Linux e escreva seu software em C, C++, C#, VB ou Python.
O Spinnaker SDK contém vários exemplos com código-fonte e o abrangente aplicativo SpinView, mas não há métodos de conversão de temperatura integrados, o que significa que se você quiser obter um valor de temperatura de seu quadro radiométrico, terá que implementar esse recurso sozinho. Aqui você encontrará o código para um aplicativo Python Spinnaker, onde poderá ver facilmente como todo o quadro é convertido de sinal bruto para temperatura.
Também fornecemos o código-fonte para nosso aplicativo FLIR GEV Demo mais abrangente, que cobre a maioria dos aspectos de uma solução térmica avançada. Se precisar de ajuda adicional, entre em contato conosco no site de suporte.
