Núcleo de Câmera MWIR FPA HOT

Neutrino™ SWaP+C Series

Modelo: Neutrino LC, com Obturador Ir para a Página do Suporte

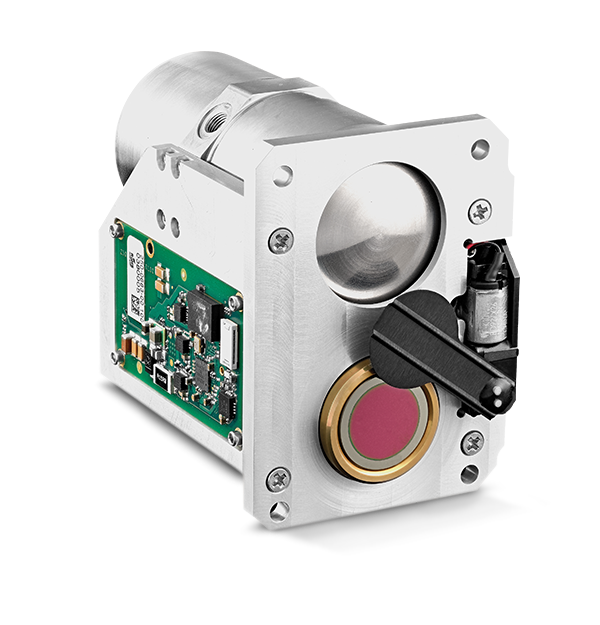

product image

A câmera Neutrino LC, com resolução VGA, e a recém-lançada Neutrino SX8, com resolução SXGA, ambas sem ITAR, fornecem as melhores imagens e dados MWIR em um pacote pequeno e leve. Baseados na tecnologia FPA de alta temperatura operacional (HOT) da Teledyne da FLIR, e no microrrefrigerador linear, os módulos de câmera originais da série SWaP são projetados para produtos resistentes, que exigem vida longa, baixo consumo de energia e operação silenciosa, com baixa vibração. Ambos são ideais para pequenos estabilizadores e estruturas de ar, dispositivos portáteis, câmeras de segurança, dispositivos de direcionamento e aplicativos de monitoramento de ativos.

A Série Neutrino SWaP é simplesmente a melhor solução técnica disponível. Com entrega quase pronta para uso, garantia de dois anos, líder no setor, competitividade de preço real e suporte a produtos bem conhecidos e confiabilidade de produtos, é a solução de menor risco. Neutrino SWaP é um módulo de câmera original para integração a um sistema de nível superior.

Tecnologia FPA HOT para Núcleo de Câmera SWaP+C Otimizado

  • Núcleo de câmera VGA HOT HD+MWIR configurável e compacto

    O FPA com tecnologia Alta Temperatura Operacional (HOT) oferece menor consumo de energia, construção reforçada e temperatura de operação ampla.

  • Projetado para Integradores

    Pequeno, leve e poderoso, o Neutrino LC produz imagens térmicas excelentes usando uma FPA de 640 × 512 15µm HOT, pesando apenas 370 gramas.

  • Desempenho, Confiabilidade e Suporte

    O Neutrino LC oferece confiabilidade aumentada e micro-refrigerador linear de baixa vibração, tempo até a imagem mais rápido e a confiabilidade e suporte da FLIR.


Ampliação de zoom na torre - Neutrino SX8 Ground ISR


Redução de zoom na torre - Neutrino SX8 Ground ISR


Redução de zoom no edifício - Neutrino SX8 Ground ISR

Avanços na tecnologia de câmeras MWIR e lentes de zoom contínuo

O recém-disponível Infravermelho de ondas médias com soluções de lentes CZ pode reduzir o cronograma em até 85%, economizando dois anos ou mais de tempo de desenvolvimento aos integradores.

Saiba como

O PODER DO NEUTRINO

Oferecendo módulos de câmera com resolução VGA, SXGA e QXGA otimizados por SWaP+C, com resfriadores lineares de vida útil prolongada e baixa vibração, interfaces comuns de câmera e várias combinações de lentes de zoom contínuo, o portfólio ITAR-Free da Teledyne FLIR oferece a melhor solução.

Ver Produtos

Prism

O ecossistema completo de imagens computacionais, que é compatível com vários recursos de detecção e rastreamento de objetos com tecnologia de IA e processamento avançado de imagens.

Saiba como

Soluções de lentes prontas e personalizadas

Não encontrando o que você precisa, personalize seu módulo de câmera com uma lente Teledyne FLIR.

Ver Produtos

Entendendo a confiabilidade do sistema infravermelho criorresfriado

Saiba mais sobre a história e os diferentes tipos de resfriadores criogênicos, mal-entendidos comuns sobre sua confiabilidade e o que fazemos para melhorar a vida útil do resfriador criogênico.

Saiba mais

Especificações
Resolução
640 x 512, pitch de 15 μm
Opções de Taxa de Quadros
1-60 Hz, configurável
Sensibilidade [NEdT]
< 25 mK (50% do poço cheio a TBB=30 °C modo inundação)
Faixa Espectral
Padrão de 3,4 a 5,1 μm
Zoom contínuo [digital e óptico]
Sim, até 8x (zoom eletrônico)
Hardware (original)
Número da peça
425-0640140-1PAAX
Geração de imagem e óptica
Altura da Abertura de Frio
19.7mm from FPA
Altura da proteção contra frio
19,7 mm de distância do FPA
Camera Link
Sim (necessário placa acessória)
Controles de E/S Discreta Disponíveis
Discreta, configuração personalizável na fábrica
Dimensões do Sensor [C x L x A]
640 x 512, pitch de 15 µm
Faixa Espectral
Padrão de 3,4 a 5,1 μm
Inverter/Reverter
Sim
NTSC/PAL (campo comutável)
Sim (necessário placa acessória)
Número f
f/5.5 opções de padrão fV4 e fV2.5
Opções de Taxa de Quadros
1-60 Hz, configurável
Otimização de Imagem
Linear, Histogram Equalization, DDE
Otimização de Imagem – AGC
Linear, Equalização de Histograma, DDE
Paletas
Sim, modo RGB888
Paletas de cores
Sim, modo RGB888
Paralelo [24_bit 16_bit 8_bit]
Yes
Resolução
640 x 512, pitch de 15 μm
Sensibilidade [NEdT]
< 25 mK (50% do poço cheio a TBB=30 °C modo inundação)
Simbologia
Sim, modo RGB888
Taxa de Quadros
60 Hz, programável até 60 Hz
Tecnologia do Sensor
MWIR HOT
Zoom Contínuo
Sim, até 8x
Zoom contínuo [digital e óptico]
Sim, até 8x (zoom eletrônico)
Zoom Digital
Yes, up to 8x (digital zoom)
Conexões e comunicações
Comunicação
USB ou UART (921,6k baud)
Conector Elétrico Primário
Hirose de 80 pinos, DF40C-80DS
Configuração pelo Usuário via SDK e GUI
Sim
Entrada/Saída de Sincronização Externa
Mestre ou Escravo
Protocolo de Comunicação
USB or UART (921.6k baud)
USB
Sim
Controle de matriz de plano focal (FPA)
Capacidade do Poço
7 x 10 elétrons
Modos ROIC
Execução livre, Prioridade de Leitura e Prioridade de Integração
ROIC
ISC0403
Tempo de Integração Programável
Sim (,01 ms - 16 ms)
Elétrico
Alimentação de Entrada
Câmera +3,3 V CC, Refrigerador criogênico +12 V CC
Consumo de Energia
<8 W cooldown, <4 W steady state @ 23 °C
Dissipação de Energia
<8 W para resfriamento, <4 W em estado estável a 23 °C
Tensão de Entrada
+3.3 VDC Camera, +12 VDC Cryocooler
Mecânico
Peso
< 380 gramas (<13.4 oz)
Tamanho (C x L x A)
7,4 cm x 4,6 cm x 6,1 cm (2.9"x 1,8" x 2.4")
Dados ambientais e aprovações
Altitude Operacional
40.000 ft (~12 km)
Choque
Lateral 190 g a 0,55 ms
Vertical 320 g a 0,55 ms
Axial 550 g a 0,8 ms
Faixa de Temperatura Operacional
-40 °C a 71 °C (-40 °F a 160 °F)
Temperatura Operacional
-40 °C a +71 °C (-40 °F a +160 °F)
Umidade
Sem condensação entre 5% e 95%
Vibração
5,8 grms 3 eixos, 1 hora cada
Designações para exportação
Código ECCN
6A003.b.4.a
